دیگ چدنی شوفاژ کار سولار300

دیگ چدنی شوفاژ کار سولار ۴۰۰

دیگ چدنی شوفاژ کار سولار ۴۰۰

مشخصات

  • تعداد پره: ۵ تا ۱۴
  • ظرفیت حرارتی: ۱۱۸،۷۰۰ تا ۳۶۹،۷۰۰ کیلوکالری بر ساعت
  • حداکثر فشار کاری مجاز: ۴ بار
  • حداکثر دمای کاری مجاز: ۱۰۵ درجه سانتیگراد
  • نوع سوخت: گاز طبیعی یا گازوییل



ویژگی ها

  • حداکثر انتقال حرارت در روند احتراق به دلیل گذر شعله و دود از سه پاس
  • پره عقب WET – BACK و خنک کاری با آب گردشی
  • ایجاد توزیع مناسب گردش آب درکلیه پره ها و جلوگیری از اختلاف دما در نقاط مختلف دیگ به واسطه وجود لوله آب پخش کن پلی آمیدی
  • امکان تعبیه نخ نسوز ( یا خمیر درز گیری ) در فضای بین پره ها جهت دودبندی دیگ
  • وجود فین های متعدد در سطح داخلی محفظه احتراق و پاس ها جهت افزایش چشمگیر سطوح حرارتی نسبت به دیگ های یکپارچه
  • سپر حرارتی جهت جلوگیری از برخورد شعله با پره ها

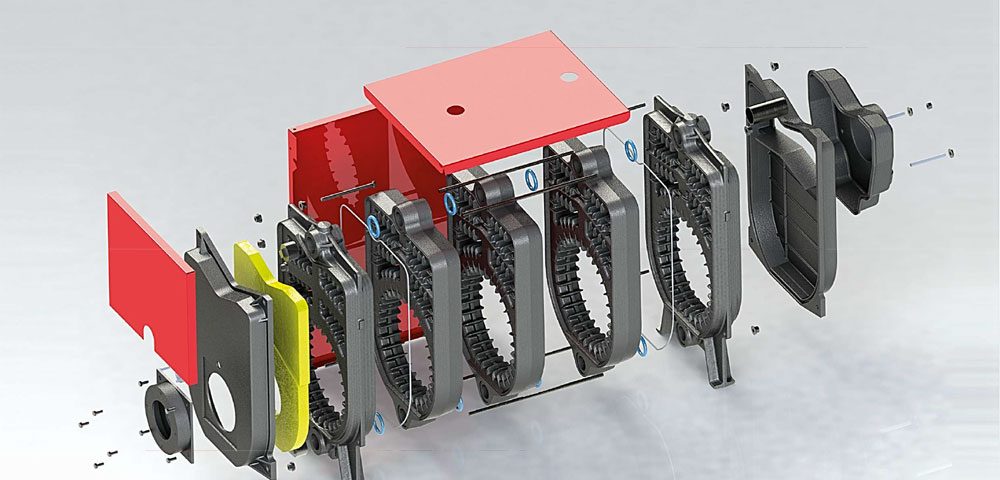

دیگ چدنی شوفاژ کار سولار 400



دیگهای چدنی را می توان در پیکربندی های مختلف ساخت. سه طرح معمول موجود در استفاده عبارتند از:

  • بخش عمودی – ساخته شده از قطعات چدن جداگانه و مونتاژ شده ، به طوری که این بخش ها به برش های یک تکه نان شبیه هستند. این احتمالاً رایج ترین پیکربندی است.

  • بخش افقی – ساخته شده از بخش های چدنی جداگانه و مونتاژ شده به طوری که بخش ها شبیه یک پشته پنکیک هستند.

  • One Piece – ریخته گری منفرد و بدون اتصالات مونتاژ. اصطلاح دیگری که برای توصیف این طرح به کار رفته است monobloc است. این نوع دیگ چدن معمولاً از نظر اندازه کوچک است.

دیگهای بخار سگمنتال معمولاً با اتصالات مخروطی بنام نوک سینه های فشار یا واشرهای نوع الاستومر بین قسمتها مونتاژ می شوند تا محفظه های حاوی آب را آب بندی کنند. نوع دیگری از مونتاژ از هدرهای خارجی برای اتصال آبهای حاوی آب استفاده می کند.

دیگهای چدنی تقریباً در هر کاربردی که از دیگهای گرمایش استفاده می شود یافت می شود. آنها جایگزین های محبوب دیگهای بخار فلزی جوش خورده بزرگ هستند که ممکن است در هنگام ساخت ساختمان نصب شده باشند. دیگهای بخار مقطع چدنی معمولاً با جابجایی قسمتهای جداگانه از طریق درها یا دهانه های پنجره ، در اتاقهای موجود قابل نصب می باشد. یک دیگ بخار بسیار بزرگ را می توان با این روش و بدون تغییر در ساختار ساختمان مونتاژ کرد.



مطالعه کنید:روش کارکرد صحیح مشعل موتورخانه

دیگهای چدنی ممکن است در برنامه های گرمایشی بخار یا گرمایش آب گرم در محدوده و محدودیت های خدمات ASME BPV Code  بخش IV استفاده شود. مثل من محدودیت های سرویس BPV Code  بخش IV ، دیگهای بخار را به فشارهایی که بیش از ۱۵ psi و دیگهای آب گرم نیستند تا فشارهایی که بیش از ۱۶۰ psi و / یا دمای بیش از ۲۵۰ درجه فارنهایت نیست ، محدود می کند.

دیگهای بخار باید حداقل دارای یک شیر ایمنی با فشار تنظیم شده از ۱۵ psi کمتر نباشند. ورودی شیر ایمنی نباید کوچکتر از NPS 1/2 باشد و از NPS 4-1 / 2 بزرگتر نباشد.

دیگهای آب گرم باید حداقل دارای یک دریچه تسکین دهنده ایمنی با فشار تنظیم شده در حداکثر فشار کار مجاز (MAWP) باشند که روی دیگ مشخص شده است. ورودی دریچه تسکین دهنده ایمنی نباید از NPS 3/4 کوچکتر باشد و از NPS 4-1 / 2 بزرگتر نباشد. حداقل ظرفیت تسکین دهنده شیرهای ایمنی یا ایمنی باید حداکثر خروجی دیگ بخار باشد.

=========================================================================================================
